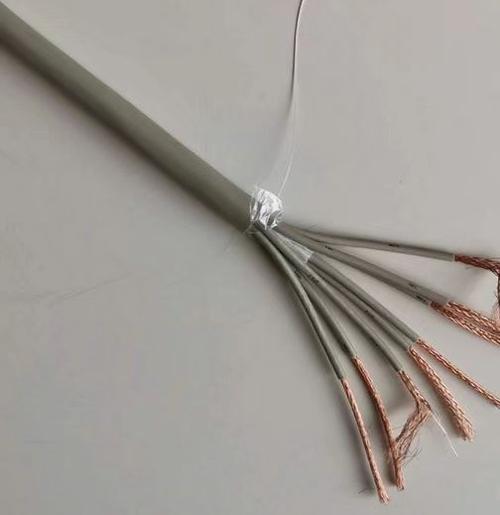

RS-485通讯电缆选型指南 一般场所与高要求环境的对比

在工业自动化、楼宇自控、安防监控等领域，RS-485总线因其抗噪声干扰能力强、传输距离远、支持多点通信等优点，被广泛应用。实际工程中，通讯电缆的选型往往决定了整个系统的稳定性和可靠性。有人认为，一般场所选用五类双绞线（Cat 5）就能满足RS-485通讯需求，但在要求很高的环境中，则必须使用专用的RS-485通讯电缆。本文将深入探讨这两种方案的适用场景、性能差异以及高要求环境下的选型要点。

一、RS-485通讯基础与电缆选型的重要性

RS-485采用差分信号传输，即使用一对双绞线（A和B）传输反相的信号。差分传输能够有效抑制共模干扰，因此电缆的“双绞”特性是保证信号质量的关键。双绞线能确保两根导线紧密耦合，使外部电磁干扰在两根线上产生几乎相同的干扰电压，从而在接收端被差分放大器抵消。

除此之外，电缆的特性阻抗、衰减、屏蔽方式、分布电容等参数都会影响通讯距离和速率。对于要求不高的短距离、低速率应用，许多工程师会选用五类双绞线；但对于高要求环境，如强电磁干扰、长距离、高可靠性场合，专用RS-485通讯电缆则是更稳妥的选择。

二、一般场所：五类双绞线为什么能用？

五类双绞线（Cat 5/Cat 5e）最初设计用于以太网，其特性阻抗为100Ω，而RS-485标准的特性阻抗通常为120Ω。虽然存在阻抗失配，但在以下一般场所中，五类双绞线往往能“凑合”使用：

1. 传输距离短：例如几十米到一百米以内，信号反射和衰减的影响较小。
2. 通讯速率低：如9600bps、19200bps等，对电缆带宽要求不高。
3. 环境干扰较小：办公室、机房、家庭布线等，电磁干扰源少。
4. 非关键应用：对误码率要求不苛刻，偶发错误可通过重传机制弥补。
5. 成本敏感：五类线价格低廉，易于获取和施工。

五类双绞线通常为4对线，可以同时传输多路RS-485信号或用于其他用途，布线方便。需要注意的是，应选用其中一对双绞线（如蓝/白蓝）作为A/B线，并确保双绞结构不被破坏。如果环境中有轻微干扰，可选用屏蔽五类线（STP），并做好屏蔽层接地。

五类双绞线并非为RS-485量身定制。它的阻抗不匹配会导致信号反射，尤其在长距离或高速率时，可能引起通讯不稳定、误码率上升。因此，官方标准和严谨的工程实践并不推荐在关键场所使用五类线。

三、高要求环境：必须选用专用RS-485通讯电缆

当应用环境要求很高时，如工业现场、电厂、变电站、铁路、石油化工、煤矿等，存在强电磁干扰、长距离传输、高温、潮湿、腐蚀等挑战，必须选用专用RS-485通讯电缆。这类电缆通常具有以下特性：

1. 精确的特性阻抗

专用RS-485电缆的特性阻抗为120Ω，与收发器匹配，能最大限度地减少信号反射。这对于长距离（可达1200米）和高速率（如10Mbps短距离）传输至关重要。

2. 低衰减和低分布电容

高质量的绝缘材料和优化的绞合结构，使电缆在高频下的衰减更小，分布电容更低。这保证了信号在长距离传输后仍能被正确识别，也支持更高的通讯速率。

3. 屏蔽与铠装

在强干扰环境中，电缆需要具备良好的屏蔽层（如铝箔+编织网双层屏蔽），以抵御电磁干扰（EMI）和射频干扰（RFI）。必要时还需增加铠装层（如钢带或钢丝），以防止机械损伤和鼠啮。屏蔽层应单端接地，避免地环路电流。

4. 耐环境性能

专用电缆的外护套材料可选用PVC、PE、聚氨酯（PU）、氟塑料等，以适应不同温度范围（-40℃~+105℃）、耐油、耐酸碱、阻燃、防紫外线等要求。户外或直埋场合还需考虑防潮和防水。

5. 双绞与线径

专用RS-485电缆通常采用一对或两对双绞线，线径多为24AWG、22AWG或20AWG。较粗的线径可降低直流电阻，延长通讯距离。对于多节点网络，可能需要两对线（一对用于发送，一对用于接收）或更多，但RS-485半双工通常只需一对。

6. 认证与标准

高要求场合应选用符合相关行业标准或认证的电缆，如UL、CE、RoHS，或铁路标准、船用标准等。

四、高要求环境下电缆选型的具体建议

• 依据通讯速率与距离：参考RS-485的速率-距离曲线。例如，在100kbps下，1200米可稳定通讯；若使用五类线，可能仅能可靠传输几百米。高速率（如1Mbps以上）时，应缩短距离或选用低衰减电缆。
• 干扰强度：强干扰环境务必选用双层屏蔽双绞线，并确保屏蔽层可靠接地（通常单点接地）。必要时采用光纤隔离或增加中继器。
• 环境因素：根据现场温度、湿度、化学腐蚀、机械应力等选择护套材料和铠装形式。例如，低温环境选用耐寒PVC或PU，高温场合选用氟塑料。
• 线径选择：长距离或节点较多时，选用较粗线径（如20AWG）以降低电阻和信号损失。
• 品牌与质量：优先选择知名品牌的专业RS-485电缆，确保参数一致性和长期稳定性。

五、

RS-485通讯电缆的选型需要权衡成本、性能和可靠性。在一般场所，如短距离、低速率、干扰小的环境，五类双绞线可以临时或低成本地满足需求，但需注意阻抗失配和屏蔽问题。而在高要求环境中，专用RS-485通讯电缆凭借精准的阻抗、低衰减、强屏蔽和耐环境性能，成为保障系统稳定运行的必要选择。工程师应根据实际工况，合理选用电缆，切勿为节省成本而牺牲整个系统的可靠性。只有选对电缆，RS-485总线才能发挥其应有的优势。
